FASE 1

CABINA GENERICA

Siempre he pensado lo genial que seria tener mi propio avión y poder llevarlo donde quisiera, pero dado que era imposible decidí hacerme una.... bueno mas bien, un simulador de vuelo, en el que al menos simular mis sueños.



Desde hace ya mucho tiempo estaba con la idea de hacerme algo parecido a una cabina de vuelo, investigando por internet y buscando soluciones, que se hacían muy grandes para mí.



El Principio



En primer lugar había que dedicarle mucho tiempo y sobre todo saber cómo hacerlo, esto último seria cuestión de empaparme de videos de youtube y buscar programas, conexionados, planos y circuitos, pero igualmente me parecía que iba a ser muy complicado, por este motivo buscando por internet y con el asesoramiento de algunos de vosotros me decidí a ir a la caza de los productos Saitek.



Estos Sistemas simplificaban todo mucho, y se podía hacer algo que realmente se acercara a una realidad virtual que en mucho mejora al propio PC y el Joystick/ gamepad, evidentemente no es una cabina simulada real.



Hasta hace algún tiempo utilizaba un joystick con mi Pc de sobremesa y volaba francamente bien pero cuando empecé en el mundo virtual Online allá por Febrero del 2007, descubrí que esta condición de Online me enganchaba aún más y quería avanzar más en este mundillo.



No obstante los que avanzaron fueron mis hijos, que me cogieron el Pc y se adueñaron de él (supongo que a la edad de ellos y con los tiempos que corren era lo que les tocaba).



Mi segunda opción fue adquirir otro PC y disfrutar de él con mi fs9 / Fsx, pero llegó mi mujer y me dijo ¡¡¡otro PC!!! Bueno…. ya podéis figuraros la situación, evidentemente de otro PC nada de nada y opte por comprarme un portátil, bueno eso sí, un Toshiba Qosmio G50 con pantalla de 19” que me funcionaba genial con los dos simuladores y un Gamepad Trusmaster dual joystick, con el que volaba también sin problemas.

Un Primer avance



Pero seguía con la cosa de intentar seguir haciendo más real todo y a principios del verano en 2011 me plantee el instalar un sistema de cuernos y pedales, gracias a muchos compañeros de vuelo, me decanté por el Flight yoke + Throtle de Saitek y lo adquirí, como en mi casa no tenia espacio me decidí a montarlo en el pueblo donde voy a menudo y donde tengo espacio suficiente.



Monte el sistema con un PC  I3 , 2 Graficas G450 en tándem y 4Gb RAM, vamos que tanto el FSX como el FS9 funcionaban bien.

Home Cockpit b737

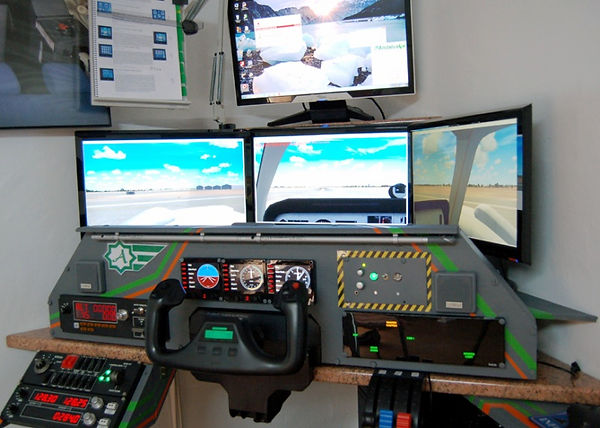

La cosa iba a más y en agosto, conseguí unas pantallas que teníamos por ahí y me monte cuatro pantallas, 3 para la cabina y una cuarta para todos los programas auxiliares, la experiencia de vuelo estaba más que mejorada, y el sistema de simulación quedó como en la imagen anterior.



Durante todo el verano estuve volando con una sensación nueva creo que el volar virtualmente con los pedales/ cuernos es una novedad que hace muy real el vuelo.



Después del verano y con cierto trabajo eso sí, seguí buscando equipos a instalar y como era lógico y más sencillo encontré en Saitek (como decía al principio) todos los instrumentos que necesitaba cuya conexión es de lo más sencilla  vía USB, además el sistema W7 los reconoce sin problemas, eso sí, destinados a FSX.



Después de mes y medio de espera me llegaron todos los equipos tan deseados:

  • “Pro flight Multi Panel”                (1 unidad)















  •  “Pro Flight SWITCH Panel”      (1 unidad)

















  • Pro Flight Instrument Panel       ( 3 unidades)











  • Pro Flight Panel Radio (1 unidad)











  • Pro Flight  Backlight Panel (1 unidad)

Instrumet panel Saitek

Todos estos sistemas son modulares y se pueden ensamblar como quieras, ya que vienen preparados para eso.

Estuve viendo por internet videos de cómo se podía montar y encontré algo que me pareció genial un panel de cabina también de la marca Saitek el cual no había visto hasta ahora.



Como es lógico el precio se disparaba rondando los 650.-€ por lo que  con lo que me había gastado ya, esto se me escapaba , pero basándome en esta idea y con lo que había visto en youtube me decante por hacerme yo mismo un panel a mi medida con todos los sistemas adquiridos y alguno más de mi propio diseño.

LA IDEA



La verdad es que a estas alturas ya lo tenía claro, un panel de ciertas medidas donde colocaría todos los instrumentos, a los que añadiría un sistema de alimentación y sonido con los controles pertinentes de volumen.



En principio intente encontrar por internet los planos del diseño de Saitek pero lo único que conseguí fueron unos planos sin medidas que no me aportaban gran ayuda y sin escala.





Y volviendo a buscar ideas de cómo colocarlos me senté frente al papel y empecé a diseñar - Mi cabina.

EL DISEÑO



Este fue mi primer boceto





Algo básico en una servilleta….

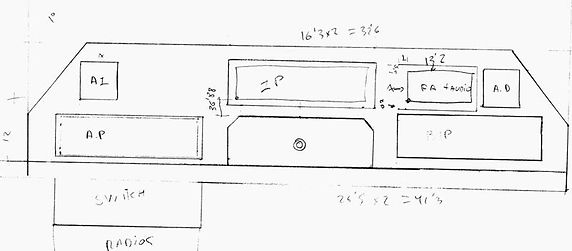

Mi segundo boceto con medidas ya pensadas y a escala 1:50, modificado respecto al original en el que cuide mucho el tema de la altura para poder ver mejor los monitores, de igual forma no todos los instrumentos irían en el panel, pero eso ya lo veremos.

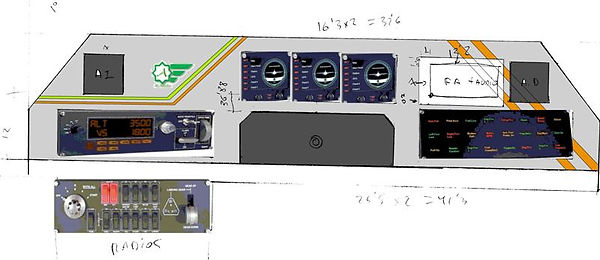

A continuación lo pasé a autocad y el plano definido y acotado quedó así.

De igual forma este plano a tamaño 1:1 me serviría como plantilla para el trabajo final.

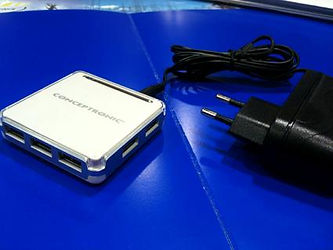

Concentrador USB



Otra cosa que quería tener cerrada era los elementos que no tenia, es decir altavoces y alimentación tanto eléctrica como bocas USB.



Indagando el asunto en cuanto a las Bocas USB con todos los sistemas que tenia, me fije que los cuernos ya tenían un concentrador pero no tenía suficientes bocas y opte por un concentrador HUB USB con 7 bocas autoalimentado para liberar un poco la fuente del ordenador, es barato unos 60.-€.

Lo siguiente fue el sistema de encendido del panel y el audio del mismo.



Tenía que diseñar algo que simulara el encendido del panel por lo que realicé un modulo el cual alimentaria el HUB y los altavoces así como poder alimentar las luces superiores de la “Cabina/Panel”.

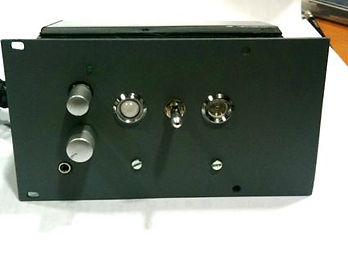

Sistema Alimentación Panel



Para esto necesitaba los materiales y una vez realizado el esquema eléctrico básico, empecé a construirlo.







El sistema de audio lo saque de unos altavoces viejos, el panel de control y una vez alimentado de mi sistema eléctrico me serviría para dar potencia a los altavoces externos que se colocará en el panel.

La idea de construcción ya estaba clara, quiero dejar claro que el diseño  y sus medidas son tales que la idea es que me dejen ver de una forma fácil por encima del panel, con todo esto ya se esbozaba algo así:

Otro quebradero fue que material y pintura utilizar, como veis la pintura mas o menos lo tenía claro un diseño sencillo y fácil de realizar,



En cuanto al material del panel me decidí por madera de pino, tablones comprados en el BRICOR, baratos y a una medida muy manejable, por lo que lo siguiente es cortarlo a medida y con mucho cuidado.



El panel llevara un panel frontal con todos sus aparatos y uno trasero para taparlo por la parte de atrás, además en los laterales y parte superior otra madera para para taparlos y que  en la parte superior quede tipo visera debajo de la cual se colocarán las luces de iluminación del panel, algo parecido al diseño original del panel de Saitek.

la iluminación también me costaron encontrarlas en un principio pensé poner una serie de leds de alta intensidad pero quería que quedara lo mejor posible y cuanto menos trabajo pues también mejor, buscaba algo que consumiera poco, diera buena luz y ocupara muy poco..  y buscando en tiendas y grandes almacenes encontré esto que os enseño.



Son tres lámparas de unos 35 cm con filas de led de superficie de alta

intensidad con un consumo por barra de 2W, que se pueden poner

a discreción, 1,2 o  las 3 el tamaño instalado no ocupa más de 1 cm y

el coste fueron 29.-€.(Leroy Merlin)



Madera con el esquema a modo de plantilla:

Con los aparatos colocados:



Como veis algunos aparatos que van en la parte de debajo de la posición del tablero con cierta inclinación para mejorar el uso, son el panel Switch y el panel de radios:

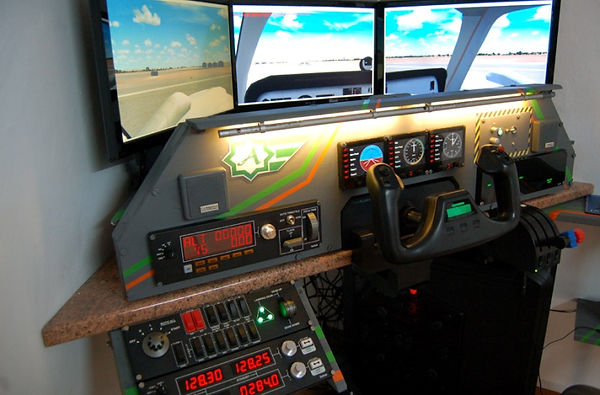

Home cockpit basado en equipos saitek



La verdad, al menos para mí, ha quedó bastante bien, cuando realizas un trabajo de este tipo y lo hace uno mismo, al terminarlo, te da una senación de tranquilidad, .... pero despues de un tiempo no era lo que buscaba..... mira la FASE 2 del proyecto, algo nuevo que será una realidad.



 A Disfrutar......  mira el video Cabina de simulación generica
